L'équipement disponible avec les unités augmente considérablement la fiabilité de la surveillance des paramètres.
L'installation électrique est très simple et peut être réalisée même par une personne non qualifiée.
Les capteurs de la cuve du réservoir sont reliés aux instruments secondaires du module au moyen d'un schéma de câblage relié à des bornes numérotées.
La conception modulaire réduit considérablement les coûts d'installation.
Conformément à la norme GOST R52743-2007, chaque unité de pompage doit être équipée d'un système d'automatisation individuel ou commun sur site. Le paragraphe 5.10.3 précise la nécessité de surveiller les pompes, les groupes de pompage et les assemblages avec des instruments appropriés, comme indiqué par le fabricant dans le ED précisant les emplacements d'installation des instruments ou des capteurs pour la surveillance automatique.
Les systèmes d'automatisation de la surveillance de la motopompe doivent garantir le fonctionnement sûr de la pompe et son arrêt d'urgence en cas de non-respect des paramètres de fonctionnement de sécurité spécifiés.
La garniture mécanique est un composant important de la pompe. Son bon fonctionnement détermine les performances de la pompe dans son ensemble. Un fluide de barrage circule à l'intérieur des garnitures mécaniques doubles pour lubrifier et refroidir la garniture. Le niveau, la température et la pression du fluide d'étanchéité sont les principaux paramètres permettant de juger du bon fonctionnement du joint.

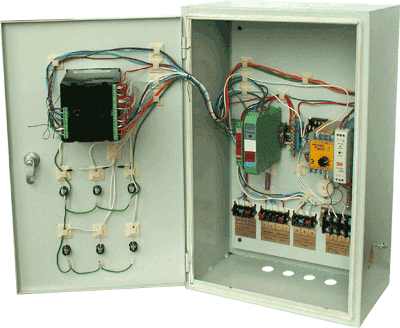

SPC «ANOD» SARL, avec l'aide de «Acoustic Measurement Systems-NN» SARL, a développé un système de surveillance des paramètres du processus «СКТП-1», qui répond à nos exigences en matière de verrouillage et de signalisation en cas de changement des paramètres du fluide de la vanne. Les dispositifs et accessoires nécessaires au contrôle des paramètres de mélange des liquides et à la signalisation des écarts par rapport à ces paramètres sont regroupés dans un seul module. Les appareils, qui mesurent les paramètres du fluide de mélange, sont montés sur le RGM et reliés au module СКТП-1 par un circuit à sécurité intrinsèque.
Équipement et instruments utilisés pour les systèmes d'entretien des garnitures mécaniques.
|
№ |
Nom/nombre |
quantité |
|
1 |
Réservoir |
1 |
|
2 |
Adaptateur |
1 |
|
3 |
Affichage du manomètre |
1 |
|
4 |
Thermomètre bimétallique |
1 |
|
5 |
Soupape d'arrêt à aiguille |
1 |
|
6 |
Transmetteur de résistance thermique à signal unifié |
1 |
|
7 |
Capteur de pression |
1 |
|
8 |
Contrôleur de mesure à microprocesseur |
1 |
|
9 |
Indicateur de niveau |
1 |
|
10 |
Source d'alimentation |
1 |
|
11 |
Barrière de sécurité intrinsèque (circuit SZHU-1) |
1 |
|
12 |
Barrière de sécurité intrinsèque (circuits Metran 55 et TSPUMetran 276) |
1 |
|
13 |
Relais intermédiaire |
1 |
|
14 |
Relais temporel |
1 |
|
Nom |
Marque |
Destination |
quantité |
||
|
Réservoir |
RGM-2, RGM-4, RGM-5 ect. |
Refroidissement du fluide du lot en circulation, contrôle visuel du niveau du fluide du lot. |
1 |
||
|
Adaptateur |
P 01, P 02 etc.
|
Connexion de l'instrument
|
1
|
||
|
Le manomètre indique |
Manomètre 111.10.100 0...10 kgf/cm2 M20x1.5
|
Contrôle visuel des paramètres du fluide de la garniture mécanique |
1
|
||
|
Thermomètre bimétallique
|
Thermomètre bimétrique type 50 MOD A 50.10.063, (A5000)
|
Contrôle visuel des paramètres du fluide de la garniture mécanique |
1
|
||
|
Soupape d'arrêt à aiguille |
Soupape d'arrêt DIN16271 M20x1,5 Lat |
Connexion, déconnexion des dispositifs de contrôle de la pression, des dispositifs de décharge de la pression
|
1 |
||
|
Transmetteur de résistance thermique à signal unifié |
TSPU Metran-276
|
Surveillance automatique des paramètres du fluide de la porte de la garniture mécanique
|
1 |
||
|
Capteur de pression
|
Metran 55-DI-EX |
Surveillance automatique des paramètres du fluide de la porte de la garniture mécanique
|
1
|
||
|
Contrôleur de mesure à microprocesseur
|
«МЕТАКОN»-532-Р-0/20-1 |
La température, la pression et le niveau de remplissage sont surveillés sur l'écran numérique, les limites supérieures et inférieures admissibles des paramètres du liquide de remplissage sont définies, ainsi que les sorties pour les lumières, les buzzers, les relais électriques on/off et les sorties via l'interface RS-485 vers un système de contrôle automatique.
|
1 |
||
|
Indicateur de niveau |
SZHU-1 |
Surveillance automatique des paramètres du fluide de la porte de la garniture mécanique
|
1
|
||
|
Alimentation électrique
|
PSM/4R-36-24 |
Sert à alimenter le SZHU-1, le Metran 55 et le TSPU Metran-276.
|
1 |
||
|
Barrière de sécurité intrinsèque (circuit SZHU-1)
|
BI-006-01 |
Assure une alimentation électrique et des circuits de signalisation antidéflagrants de SZHU-1, Metran 55 et TSPU Metran-276.
|
3 |
||
|
Relais intermédiaire
|
Rack 78/4 |
Mise en marche et arrêt d'un circuit connecté
|
1 |
||
|
Relais temporel
|
VL-60E1
|
Arrêt automatique différé de l'unité pour un temps suffisant pour passer en mode veille.
|
1 |
||
