PRODUKTE

Einfachstirndichtungen der Pumpen

To order

TU 3619-001-25579857-2001

EINSATZ

Einfachstirndichtungen der Pumpen

Die Einfachstirndichtungen werden in den Pumpen und in den Aggregaten eingesetzt, die chemisch neutrale und ungiftige Flüssigkeiten pumpen.

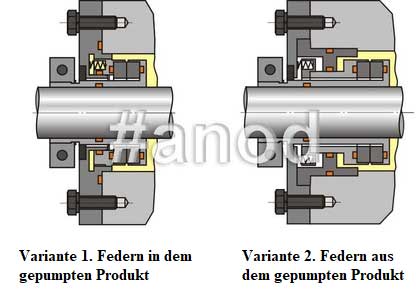

Die Dichtungen der 2. Variante der Bauweise können in den Fällen eingesetzt werden, wenn es die Möglichkeit besteht, dass die Öffnungen und Federn mit den Schleifpartikeln, Ablagerungen der Betriebsmedien usw. verstopft werden.

BESONDERHEITEN

  • Die Stirndichtungen können sowohl im Stopfbuchsraum, als auch im Außenbereich - durch einen Zwischenflansch (in den Fällen, wenn die Raumabmessungen zu gering sind) installiert werden.
  • Es ist die Installation von Stutzen zur Sicherstellung der Luftentfernung, Medium-Zuführung in den Hohlbereich des Stopfbuchsraums vorgesehen.

NOMENKLATUR

Nomenklatur der Einfachstirndichtungen

TECHNISCHE DATEN

Technische Daten der Einfachstirndichtungen, TYP UT/UTH

Durchmesser der Welle, mm von 18 bis 250
Welle-Umlauffrequenz, Um./Min. von 30 bis 7500
Temperatur gedichteten Mediums, °C von -60 bis 150*
Druck des zu verdichtenden Mediums, MPa von 0,1 bis 10
Maximale Leckraten, l/h 0,002

* Für das Wasser beträgt die maximale Temperatur des gedichteten Mediums 85 °C

Einfachstirndichtungen der Pumpen

Die Stirndichtungen entsprechen dem GOST 32600-2013 (API682)
