Арматура производства ARCA-Regler GmbH

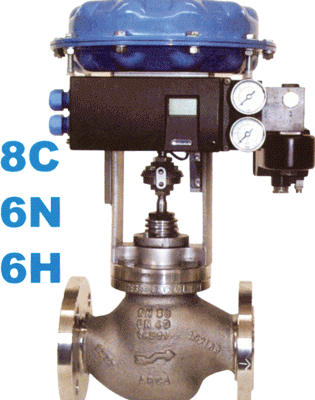

Серия вентилей ARCA-EC0TROL представляет собой прочные, компактные и легкие регулировочные вентили с пневматическим легко реверсируемым многопружинным сервоприводом ARCAPAQ 812 и надежным, беструбным и стойким к вибрации встроенным цифровым позиционером ARCAPRO 827А. По заказу сервопривод может быть снабжен полностью закрытым ручным управлением. Основная особенность предлагаемых клапанов: ARCA-двойная жизнь - конструкция позволяющая легко и быстро собрать клапан, использовать седла с двух сторон, применять мягкие уплотнения седла, которые тоже можно использовать с двух сторон.

Простая геометрия конструкции седла клапана гарантирует экономичность его изготовления из различных материалов, как, например, сталь, закаленная сталь, сталь с наплавкой из стеллита, кера¬мика, карбид вольфрама, и т.д., с наличием мягкого уплотнения и без него.

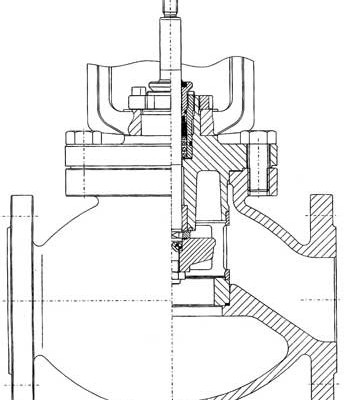

Особенность мягкого уплотнения клапанов ECOTROL заключается в том, что оно располагается не в конусном золотнике клапана, как обычно, а в его седле, и состоит из двух колец. Резиновое кольцо поджимается через PTFE кольцо металлической поверхностью золотника. Однако, недопустимая деформация мягких уплотнительных колец отсутствует потому, что основные нагрузки испытывает дополнительное уплотнение метал по металлу.

Существенным отличием клапана ECOTROL от обычных является то, что в нем не используется резьбовое соединение седла и корпуса. Как следствие этого, клапан ECOTROL превосходит по надежности герметизации соединения и простоте сборки все известные аналоги. При этом не требуется идеального контакта конических поверхностей корпуса и седла. Не требуется подбора момента затяжки седла, зависящего от индивидуального исполнения клапана и условий его эксплуатации. В типовом клапане ECOTROL уплотнение седел клапанов осуществляется чисто аксиально и контролируется силовым вспомогательным шунтом.

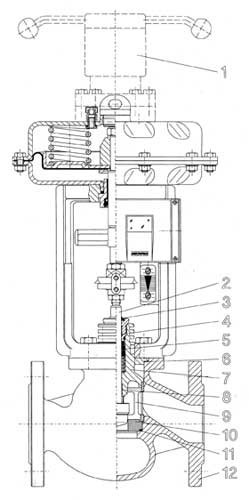

Сжатие уплотнительных элементов (6, 11) определяется механическим упором. Оно выбирается таким образом, чтобы с одной стороны достичь необходимую степень сжатия в уплотнениях, а с другой стороны - стороны - соосность шпинделя клапана (2) и уплотнительной поверхности конуса с уплотнительной поверхностью седла клапана (10). Самоцентрирующееся седло клапана (10) закрепляется зажимным сепаратором (9). Уплотнение достигается за счет передачи части силы затяжки болтов крепления фланца крышки (7) на зажимной сепаратор и кольцо седла. Изготовление корпуса клапана (12), зажимного сепаратора и седла клапана осуществляется на специальных обрабатывающих центрах CNC, в соответствии с расчетными мини¬мальными допусками таким образом, чтобы в любом случае обеспечивалось необходимая степень сжатия в элементах уплотнения. Две далеко друг от друга расположенные специальные направляющие (4,8) гарантируют точное направление шпинделя клапана.

Решение с преимуществами: ECOTROL

«НОВИНКОЙ» также является конструкция уплотнения шпинделя вентиля. В стандартном исполнении оно состоит из PTFE-V-уплотнительных колец (5) с дополнительным элементом тонкого уплотнения и специального грязеочистителя (3). Набор PTFE-V-уплотнительных колец, который силой встроенных нержавеющих пружин прижимается к шпинделю вентиля и к насадке фланца крышки, служит в этом случае как первичное уплотнение, так и как грязеочиститель. Шпиндель клапана имеет два подвижных крепления до и после уплотнительных элементов (5).

Уплотнение имеет длительный срок службы, работает в широком диапазоне температур и по сравнению с обычными уплотнениями имеет меньшее усилие трения. Для обеспечения снижения температуры в районе уплотнения шпинделя фланец крышки снабжен ребрами охлаждения. Исполнение с изолирующей частью (удлиненная верхняя часть) в качестве защиты уплотнения шпинделя от экстремальных температур среды, или исполнения с охладительной рубашкой (струйный теплоноситель между рубашкой и корпусом) - по заказу.

Ваши преимущества

высокая эффективность при работе на жидких и газообразных средах; повышенный ресурс за счет использования седел с двух сторон; простой и быстрый монтаж, обслуживание без специального инструмента; небольшие затраты на обслуживание; исключение протечек через уплотнительные элементы (6,11) за счет нормированных усилий затяжки возможность изготовления из различных материалов в зависимости от рабочих сред; минимальный коэффициент гидравлического сопротивления сепаратора (9); возможность применения мягкого уплотнения из PTFE (используемого с двух сторон) с амортизацией и металлической опорой; повышенная надежность, обусловленная отсутствием труб при присоединении позиционера. Монтаж по DIN IEC 534 Т6 (NAMUR).
